刀閘閥規格尺寸表大全及圖解

[ 2023-03-23 ]

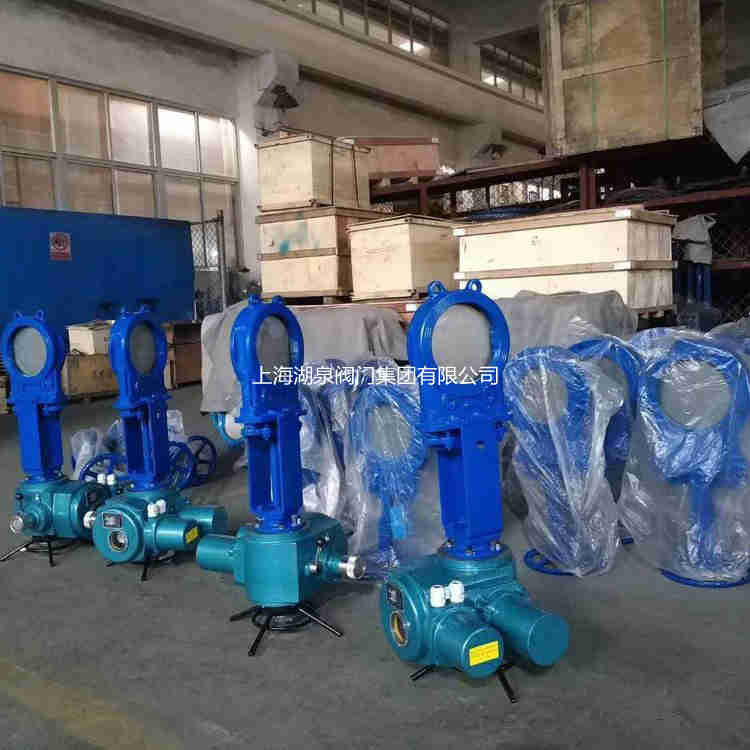

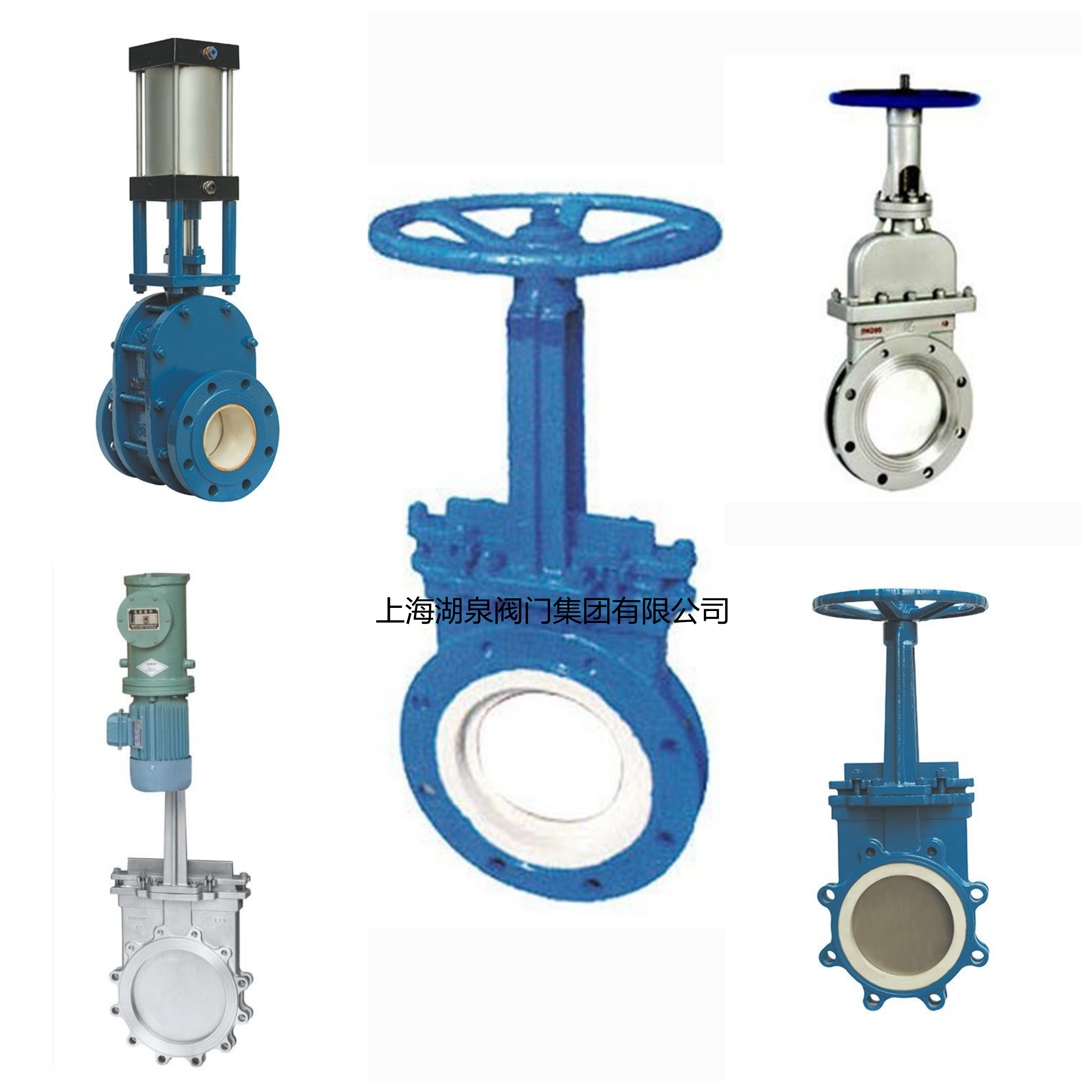

刀閘閥規格尺寸表大全及圖解：刀閘閥又稱刀型閘閥、刀門閘閥、漿液閥、泥漿閥,刀型閘閥驅動方式：手動，鏈輪，電動，氣動，液動，傘齒輪，電控液動和氣液動等驅動方式。刀型閘閥外形：明桿，暗桿兩種。刀型閘閥材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟等。底部具有刀型斜切口，具有切斷介質的功能，使得閥門關閉不受介質阻塞。此閥門一般用于紙漿、煤灰、化工原料、污水、食品等介質的流通啟閉。該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。有板式閘閥、刀型泥漿閘閥，刀型排渣閘閥，單夾式渣漿閘閥和手動單夾式刀型閘閥。

刀閘閥的使用范圍為：
1.采礦、洗洗煤、鋼鐵工業--用于洗洗煤管道、濾渣漿管道等、排灰管道；
2.凈化裝置--用于廢水、泥漿、污物及帶有懸浮物的澄清水；
3.造紙工業--用于任何濃度紙漿、料水混合物；
4.電站除灰--用于灰渣漿液

刀閘閥主要規格性能：
1、公稱壓力(Mpa) 殼體試驗(Mpa) 密封試驗(Mpa)1.0 1.6 1.5 2.4 1.1 1.8
2、工作溫度 ≤900℃
3、適用介質 :紙漿、污水、煤漿、灰、渣水混合物
4、主要零部件:伐體、伐蓋閘板閥桿密封面
5、材質：有不銹鋼、碳鋼、灰鑄鐵碳鋼、不銹鋼不銹鋼橡膠、四氟、不銹鋼、硬質合金等

刀閘閥技術參數

型號	材料
型號	閥體	閥桿	密封面	填料
PZ73H-10C/16C	WCB	2Cr13	硬質合金、聚四氟乙烯、丁晴橡膠、合金鋼	V型聚四氟乙烯、柔性石墨環
PZ73F-10P/16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ73Y-10P/16P	CF8 (304)	0Cr18Ni9 (304)

刀閘閥規格尺寸表大全

MPa	DN	L	D1	D2	H	N-M	D0	W(Kg)
1.0	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	23.5
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M20	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
	1000	165	1110	1170	2500	28-M42	700	1120
	1200	190	1325	1390	2800	32-M48	800	1480
