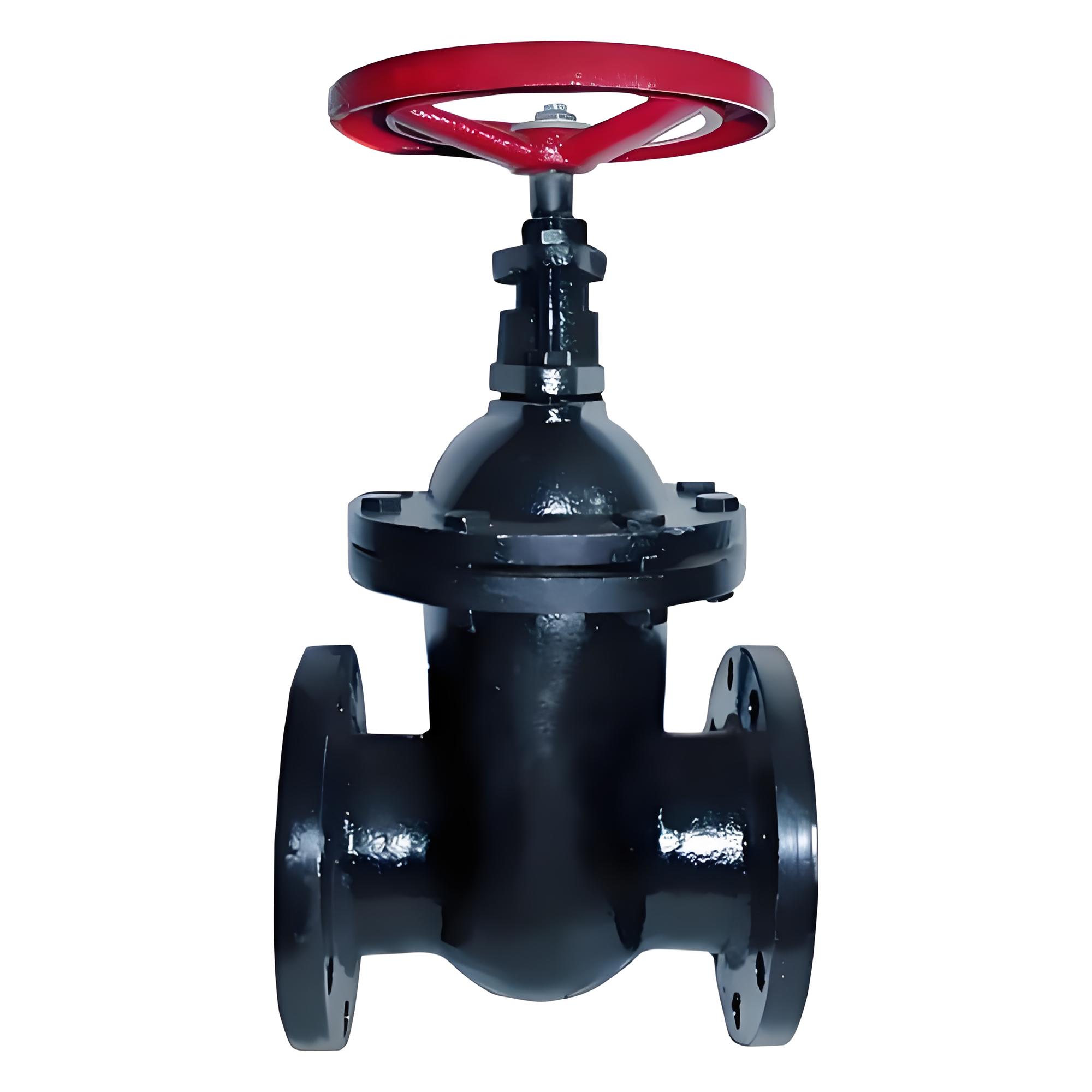

產品名稱：閘閥Z41T-10 PN1.0 DN50 鑄鐵法蘭式[ 2025-02-12 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
閘閥Z41T-10 PN1.0 DN50的產品介紹如下：
基本參數
- 型號：Z41T-10
- 公稱壓力：PN 1.0 MPa（約等于10 bar）
- 閥體材質：灰鑄鐵
- 密封面材質：銅合金
- 適用溫度范圍：從-20°C到+120°C
- 適用介質：清潔水或輕微腐蝕性的液體介質
結構特點
- 結構緊湊，設計合理，閥門剛性好，通道流暢，流阻系數小。
- 密封面采用銅合金，具有較好的耐磨性和抗腐蝕性能。
- 操作輕便靈活，采用柔性石墨填料，密封可靠。
- 驅動方式多樣，包括手動、電動、氣動、齒輪傳動等。
應用場景
- 廣泛應用于給排水、建筑、化工等行業中的管道系統，特別適合用于需要頻繁開啟關閉且對密封要求較高的場合。
安裝與維護注意事項
- 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
- 帶有旁通閥的閘閥在開啟前應先打開旁通閥，以平衡進出口的壓差及減小開啟阻力。
Z41T-10、Z41W-10 型鑄鐵楔式閘閥產品性能參數
Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要性能參數
型號
PN
工作壓力/MPa
適用溫度/℃
適用介質
Z41T-10
10
1.0
≤200
水、蒸汽
Z41W-10
10
1.0
≤100
油品
Z41T-10、Z41W-10 型鑄鐵楔式閘閥產品零部件材料
Z41T-10、Z41W-10 型鑄鐵楔式閘閥零部件材料
型號
材料
閥體、閥蓋、閘板
閥桿
密封面
填料
Z41T-10
灰鑄鐵
碳鋼
黃銅
油浸石棉填料
Z41W-10
灰鑄鐵
碳鋼
灰鑄鐵
油浸石棉填料
Z41T-10、Z41W-10 型鑄鐵楔式閘閥產品外形及結構尺寸
Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要外形及結構尺寸
DN
L
D
D1
D2
b
H
H1
z×Φd
D0
重量/kg
50
180
160
125
100
20
286
345
4×Φ18
180
17
65
195
180
145
120
20
331
410
4×Φ18
180
22
80
210
195
160
135
22
375
470
4×Φ18
200
30
100
230
215
180
155
22
430
544
8×Φ18
200
35
125
255
245
210
185
24
523
660
8×Φ18
240
52
150
280
280
240
210
24
592
762
8×Φ23
240
70
200
330
335
295
265
26
772
993
8×Φ23
320
125
250
380
390
350
320
28
903
1176
12×Φ23
320
170
300
420
440
400
368
28
1043
1366
12×Φ23
400
226
350
450
500
460
428
30
1173
1540
16×Φ23
400
360
400
480
565
515
482
32
1245
1765
16×Φ25
500
444
450
510
615
565
532
32
1500
1970
20×Φ25
500
590
500
540
670
620
585
34
1780
2280
20×Φ25
720
740
600
600
780
725
685
36
2010
2620
20×Φ30
720
960
